Dasar-Dasar Meshing FEA: Kunci Keakuratan Hasil Simulasi Anda
Dalam dunia Finite Element Analysis (FEA), proses pembuatan mesh (meshing) atau diskretisasi adalah tahapan paling krusial dalam menentukan tingkat akurasi dan validitas hasil simulasi. Sebagai bagian dari ekosistem pt-tensor.com, pemahaman tentang meshing merupakan pondasi mutlak bagi setiap insinyur. Secara sederhana, meshing adalah proses memotong atau membagi model geometri Computer-Aided Design (CAD) yang kontinu dan kompleks menjadi ribuan hingga jutaan elemen kecil yang saling terhubung. Jika mesh yang dibuat buruk, maka hasil simulasi komputer akan menghasilkan data yang menyesatkan, tidak peduli seberapa canggih software atau komputer yang Anda gunakan.
Jenis-Jenis Elemen Mesh Berdasarkan Dimensi Geometri
Pemilihan jenis elemen sangat bergantung pada bentuk fisik objek yang dianalisis dan efisiensi waktu komputasi yang diinginkan:
- Elemen 1D (Line Elements): Berbentuk garis yang digunakan untuk memodelkan struktur panjang dengan penampang seragam seperti balok rangka (truss), kolom, atau pipa. Elemen ini hanya membutuhkan node di ujung-ujungnya sehingga sangat hemat memori komputer.
- Elemen 2D (Shell Elements): Berbentuk permukaan tipis seperti segitiga (Tria) atau segi empat (Quad). Elemen ini ideal untuk menganalisis objek yang ketebalannya jauh lebih kecil dibandingkan dimensi panjang dan lebarnya, seperti pelat besi, lambung kapal, atau sasis dari plat lembaran (sheet metal).
- Elemen 3D (Solid Elements): Berbentuk volume seperti tetrahedron (piramida empat sisi) atau hexahedron (balok/kubus). Elemen ini digunakan untuk komponen solid yang tebal dan memiliki bentuk kompleks, seperti blok mesin, poros roda, atau komponen cor (casting).
Konvergensi Mesh: Menemukan Keseimbangan Kerapatan
Salah satu pertanyaan paling umum dalam FEA adalah seberapa kecil atau rapat mesh yang harus dibuat. Untuk menjawab hal ini, insinyur melakukan studi konvergensi mesh (mesh convergence study). Konsep dasarnya adalah: semakin rapat mesh (semakin kecil ukuran elemen), maka hasil simulasi akan semakin mendekati kondisi fisik yang sebenarnya (solusi eksak).
Namun, membuat mesh yang terlalu rapat di seluruh bagian model akan membuat komputer bekerja sangat berat dan memakan waktu berhari-hari. Proses konvergensi dilakukan dengan memperkecil ukuran mesh secara bertahap pada simulasi berulang, lalu membandingkan hasil tegangannya (stress). Ketika pengecilan ukuran mesh tidak lagi mengubah nilai tegangan secara signifikan (biasanya di bawah 5%), maka mesh tersebut dinyatakan telah konvergen dan optimal.
Kualitas Mesh dan Aspek Rasio: Menghindari Distorsi Elemen
Komputer menyelesaikan persamaan matematika FEA dengan asumsi bahwa elemen memiliki bentuk geometris yang ideal, seperti segitiga sama sisi atau kubus sempurna. Ketika geometri objek di dunia nyata sangat rumit, elemen mesh sering kali terpaksa mengalami distorsi (terdistorsi menjadi terlalu pipih atau terlalu panjang). Kualitas bentuk elemen ini diukur menggunakan beberapa parameter:
- Aspect Ratio: Perbandingan antara sisi terpanjang dan terpendek sebuah elemen. Aspek rasio yang ideal adalah 1:1. Nilai yang terlalu tinggi menandakan elemen terlalu pipih, yang dapat memicu error numerik.
- Skewness: Ukuran seberapa melenceng bentuk elemen dari sudut idealnya (misalnya 90 derajat untuk Quad). Elemen dengan tingkat skewness tinggi dapat menurunkan keakuratan komputasi.
- Jacobian Ratio: Parameter yang mengukur deviasi tingkat kelengkungan atau distorsi bentuk elemen dari bentuk standarnya di dalam matriks matematika komputer.
Teknik Refinement Lokal: Kunci Efisiensi Simulasi

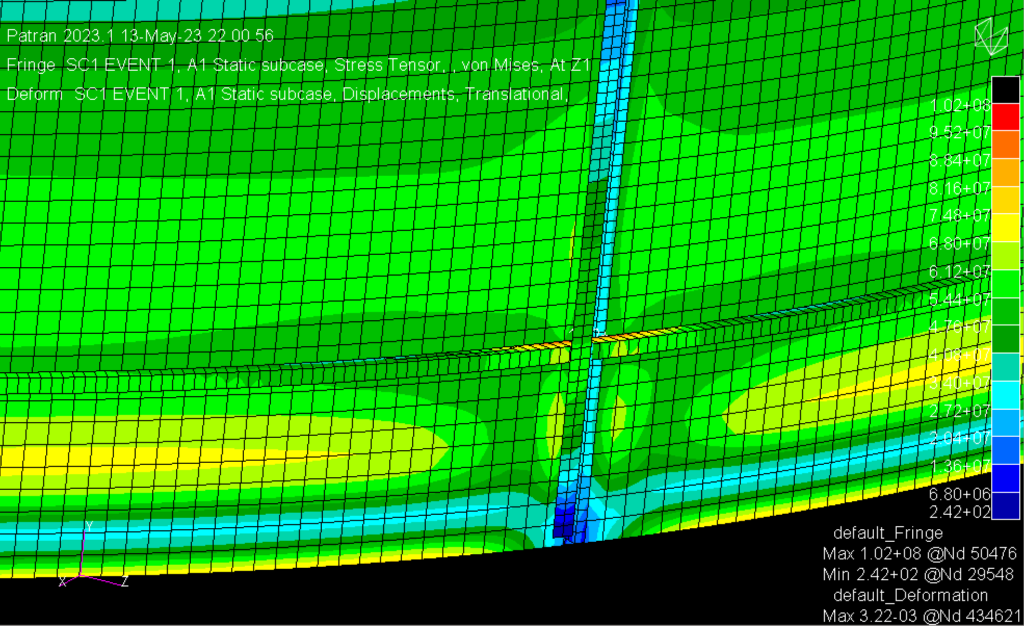

Untuk menghemat waktu komputasi tanpa mengorbankan akurasi, insinyur FEA tidak merapatkan mesh di seluruh bagian benda kerja. Sebaliknya, mereka menggunakan teknik mesh refinement lokal (peningkatan kerapatan lokal). Teknik ini menerapkan mesh yang sangat rapat hanya pada area-area kritis di mana konsentrasi tegangan tinggi diprediksi akan terjadi, seperti di sekitar lubang baut, sudut tajam (fillet), celah sempit, atau titik pertemuan kontak antar-komponen. Sementara itu, pada area lapang yang tegangannya cenderung konstan atau rendah, mesh dibiarkan berukuran lebih besar dan renggang.
